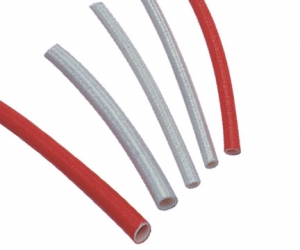

De caucho de silicona trenzado Tubo SRG-W y SRG-N
Descripción:
Tubo Trenzado de Caucho de Silicona
Protección general de aislamiento para diferentes aparatos domésticos, luminaria, las máquinas, los instrumentos electrónicos, etc..
Características
1. Dos tipos: Fibra de vidrio interior , exterior de goma de silicona trenzada (SRG-N) interior de caucho de silicona ,exterior de fibra de vidrio trenzada (SRG-W).
2.Temperatura de funcionamiento: -60℃～200℃
3.Cumple con RoHS ; aprobado por UL
4.Buena flexibilidad, resistencia al arco, corona-resistente
5.Color estándar: blanco (otros colores a petición)
Dimensiones (SRG-N)
| Tamaño (mm) |
I.D. Tolerancia (mm) |
Promedio de Espesor de Pared (mm) |
Paquete (M/carrete) |
||
|
1500V, 2500V |
4000V(mm) |
7000V |
|||
|
0.5 |
0.5 ± 0.20 |
0.20 ± 0.05 |
0.40 ± 0.05 |
0.45 ± 0.05 |
100 |
|
1.0 |
1.0 ± 0.20 |
0.20 ± 0.05 |
0.40 ± 0.05 |
0.45 ± 0.05 |
100 |
|
1.5 |
1.5 ± 0.20 |
0.20 ± 0.05 |
0.40 ± 0.05 |
0.45 ± 0.05 |
100 |
|
2.0 |
2.0 ± 0.20 |
0.20 ± 0.05 |
0.40 ± 0.05 |
0.45 ± 0.05 |
100 |
|
2.5 |
2.5 ± 0.20 |
0.20 ± 0.05 |
0.40 ± 0.05 |
0.50 ± 0.05 |
100 |
|
3.0 |
3.0 ± 0.25 |
0.23 ± 0.05 |
0.40 ± 0.05 |
0.50 ± 0.05 |
100 |
|
3.5 |
3.5 ± 0.25 |
0.23 ± 0.05 |
0.45 ± 0.05 |
0.55 ± 0.05 |
100 |
|
4.0 |
4.0 ± 0.25 |
0.23 ± 0.05 |
0.45 ± 0.05 |
0.55 ± 0.05 |
100 |
|
4.5 |
4.5 ± 0.25 |
0.23 ± 0.05 |
0.45 ± 0.05 |
0.55 ± 0.05 |
100 |
|
5.0 |
5.0 ± 0.35 |
0.30 ± 0.05 |
0.45 ± 0.05 |
0.55 ± 0.05 |
100 |
|
6.0 |
6.0 ± 0.35 |
0.30 ± 0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
100 |
|
7.0 |
7.0 ± 0.50 |
0.35 ± 0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
50 |
|
8.0 |
8.0 ± 0.50 |
0.35 ± 0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
50 |
|
9.0 |
9.0 ± 0.50 |
0.35 ± 0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
50 |
|
10.0 |
10.0 ± 0.70 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
50 |
|
12.0 |
12.0 ± 0.70 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
30 |
|
13.0 |
13.0 ± 0.70 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
30 |
|
14.0 |
14.0 ± 0.70 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
30 |
|
15.0 |
15.0 ± 0.80 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
30 |
|
16.0 |
16.0 ± 0.80 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
30 |
|
17.0 |
17.0 ± 0.80 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
30 |
|
18.0 |
18.0 ± 0.80 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
30 |
|
19.0 |
19.0 ± 0.80 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
30 |
|
20.0 |
20.0 ± 0.80 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
30 |
Dimensiones (SRG-W)
| Tamaño (mm) |
I.D. Tolerancia (mm) |
Promedio de Espesor de Pared (mm) |
Paquete (M/carrete) |
||
|
1500V, 2500V |
4000V(mm) |
7000V |
|||
|
1.0 |
1.0 ± 0.15 |
0.20 ± 0.05 |
0.40 ± 0.05 |
0.45 ± 0.05 |
100 |
|
2.0 |
2.0 ± 0.15 |
0.20 ± 0.05 |
0.40 ± 0.05 |
0.45 ± 0.05 |
100 |
|
3.0 |
3.0 ± 0.15 |
0.23 ± 0.05 |
0.40 ± 0.05 |
0.50 ± 0.05 |
100 |
|
4.0 |
4.0 ± 0.15 |
0.23 ± 0.05 |
0.45 ± 0.05 |
0.55 ± 0.05 |
100 |
|
5.0 |
5.0 ± 0.20 |
0.30 ± 0.05 |
0.45 ± 0.05 |
0.55 ± 0.05 |
100 |
|
6.0 |
6.0 ± 0.20 |
0.30 ± 0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
100 |
|
7.0 |
7.0 ± 0.20 |
0.35 ± 0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
50 |
|
8.0 |
8.0 ± 0.25 |
0.35 ± 0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
50 |
|
9.0 |
9.0 ± 0.25 |
0.35 ± 0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
50 |
|
10.0 |
10.0 ± 0.25 |
0.43 ± 0.05 |
0.60 ± 0.05 |
0.60 ± 0.05 |
50 |
Datos técnicos
| Propiedad |
Método de Ensayo |
Estándar requerido |
|
Intensidad dieléctrica (kV/mm) |
IEC 243 |
≥18 |
|
Resistividad volumétrica ( Ω. Cm) |
IEC 93 |
≥1X1014 |
|
Intensidad extensible (Mpa) |
ASTM D412 |
≥4 Mpa |
|
Elongación (□) |
ASTM D412 |
≥201 |
|
Inflamabilidad (sólo el color blanco) |
ISO 1210 |
FV-1 |
