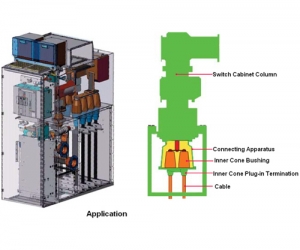

Plug-in de cono interior en serie de hasta 42kV (Terminación)
Descripción:
Especificación detallada de descarga

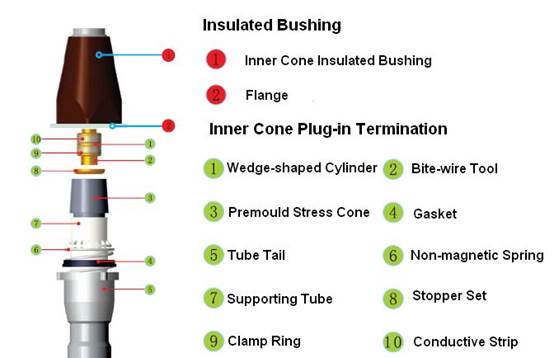

Terminación
Según la norma en 50181
İnterfaz seca
Premould cono de control del estrés de goma de silicona con un 100% probado en fábrica
Probado de acuerdo con la norma ıec 60502
Cáscara protectora de metal en la cola para proporcionar una gran protección mecánica y el escudo totalmente
La adopción de una sola pieza de estructura de compresión del tubo de cola y la primavera para asegurar la fuerza suficiente de contacto entre el cono de control del estrés y el buje
Adecuado para condiciones de interior y al aire libre se aparearon con c-sıg o transformadores
Perfil diseñada
| Datos técnicos | ||||
|
Ítem |
Cuerpo principal |
|||
|
1# |
2# |
3# |
||
|
Calificación actual |
UN |
630 |
800 |
1250 |
|
Tensión máxima del sistema (Um) |
kV |
36 |
42 |
42 |
|
Tensión de CA soportada |
50 Hz durante 5 minutos (kV) |
70 |
117 |
117 |
|
Descargo parcial |
1.73U0 |
≤5pC |
≤5pC |
≤5pC |
|
Resistencia al impulso de tensión (10 veces para cada polaridad) |
1.2 / 50ms (kV) |
170 |
200 |
200 |
|
Máximo-Intensidad de corta duración |
1 seg (kA) |
31.5 |
40 |
50 |
|
Tabla de selección |
|
|
|
|
Tensión nominal |
Cuerpo principal |
Número núcleo |
Nº de pieza |
|
26/35kV |
3# |
1 or 3 |
35kV WCBN-3-1(3)×50~500 |
|
1 |
35kV WCBN-3-1×630 |
||
|
2# |
1 or 3 |
35kV WCBN-2-1(3)×50~120 |
|
|
27.5/42kV |
3# |
1 |
27.5kV WCBN-3-1×50~500 |
|
18/30kV |
3# |
1 or 3 |
30kV WCBN-3-1(3)×35~500 |
|
1 |
30kV WCBN-3-1×630~800 |
||
|
2# |
1 or 3 |
30kV WCBN-2-1(3)×70~240 |
|
|
1# |
1 or 3 |
30kV WCBN-1-1(3)×35~240 |
|
|
12/20kV |
3# |
1 or 3 |
20kV WCBN-3-1(3)×35~500 |
|
1 |
20kV WCBN-3-1×630~800 |
||
|
2# |
1 or 3 |
20kV WCBN-2-1(3)×150~400 |
|
|
1# |
1 or 3 |
20kV WCBN-1-1(3)×35~400 |
|
|
6/10, 8.7/10 or 8.7/15kV |
3# |
1 or 3 |
10kV WCBN-3-1(3)×35~500 |
|
2# |
1 |
10kV WCBN-3-1×630~1000 |
|
|
1 or 3 |
10kV WCBN-2-1(3)×240~500 |
||
|
1# |
1 or 3 |
10kV WCBN-1-1(3)×25~400 |
