WLJ frío encoge kits de conjuntos 1-36 kV
Descripción:

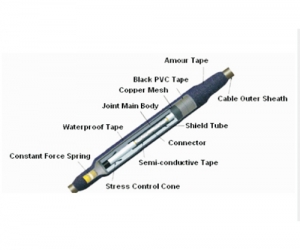

El empalme de cables de contracción en frío es adecuado para el cable XLPE 1 o 3 núcleos con Al o del conductor del Cu (1-36kV). El cuerpo de la junta está hecha de caucho de silicona líquida avanzado con control de tensión integrado. Este bono de diseño para la mejor interfaz posible, minimizando de este modo en gran medida de descargas parciales y la mejora de su rendimiento durante el funcionamiento. El kit conjunta incluye todos los componentes necesarios para realizar la instalación.
|
Tabla de selección |
||||
|
Tensión nominal U0 / U (Um) |
núcleos |
Sección transversal de cable / mm2 |
Diámetro sobre aislamiento / mm |
producto No. |
|
18/30kV（36） |
1, 3 |
35-50 |
22-28 |
18/30kVWLJ-1/1(3/1) |
|
70-120 |
26.5-33 |
18/30kVWLJ-1/2(3/2) |
||
|
150-240 |
31.5-39 |
18/30kVWLJ-1/3(3/3) |
||
|
300-400 |
35.5-43 |
18/30kVWLJ-1/4(3/4) |
||
|
500-630 |
40.5-49 |
18/30kVWLJ-1/5(3/5) |
||
|
12/20kV（24） |
1, 3 |
25-50 |
18-22.5 |
12/20kVWLJ-1/1(3/1) |
|
70-120 |
21-26.5 |
12/20kVWLJ-1/2(3/2) |
||
|
150-240 |
25.5-32 |
12/20kVWLJ-1/3(3/3) |
||
|
300-400 |
32.5-37 |
12/20kVWLJ-1/4(3/4) |
||
|
500-630 |
39-44.5 |
12/20kVWLJ-1/5(3/5) |
||
|
8.7/15kV(17.5) |
1, 3 |
25-50 |
16-19.5 |
8.7/15kVWLJ-1/1(3/1) |
|
70-120 |
19-27.5 |
8.7/15kVWLJ-1/2(3/2) |
||
|
150-240 |
23.5-30 |
8.7/15kVWLJ-1/3(3/3) |
||
|
300-400 |
30.5-35 |
8.7/15kVWLJ-1/4(3/4) |
||
|
500-630 |
37-42.3 |
8.7/15kVWLJ-1/5(3/5) |
||
|
6/10kV(12) |
1, 3 |
50-70 |
16-19.5 |
6/10kVWLJ-1/1(3/1) |
|
95-150 |
19-24.5 |
6/10kVWLJ-1/2(3/2) |
||
|
185-300 |
23.5-30 |
6/10kVWLJ-1/3(3/3) |
||
|
400-500 |
30.5-38 |
6/10kVWLJ-1/4(3/4) |
||
|
630 |
37-42.3 |
6/10kVWLJ-1/4(3/4) |
||
|
0.6/1kV(1.2) |
1, 3, 4, 5 |
25-50 |
— |
0.6/1kVWLJ-1(3,4,5)/1 |
|
70-120 |
0.6/1kVWLJ-1(3,4,5)/2 |
|||
|
150-240 |
0.6/1kVWLJ-1(3,4,5)/3 |
|||
|
300-400 |
0.6/1kVWLJ-1(3,4,5)/4 |
Observación: * Identificación significa diámetro interno.
