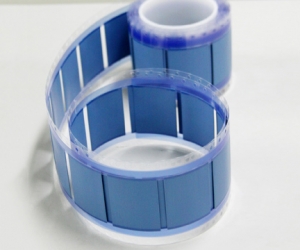

Manga de encogimiento de calor marcador RSFR-M
Descripción:
Especificación detallada de descarga
funda del marcador RSFR-M es un tubo aplanado, termorretráctil destinado a la identificación de arnés de cables y alambres. También se puede utilizar para aplicaciones en las características de riesgo de incendios limitadas son necesarias. Cuando se imprime con RSFR Woer impresoras y cintas de tinta recomendada, las marcas siguen siendo legibles, duraderas, incluso cuando está expuesto a la abrasión, disolventes de limpieza agresivos y fluidos industriales.
Estándar: SAE-AS81531, MIL-STD-202F / Método 215J, UL224, RoHS etc.
Caracteristicas
|
Material |
La funda se fabrica a partir irradiado, estabilizado térmicamente y ignífuga modificado compuesto de poliolefina que no contiene halógenos o cadmio en la formulación. |
|
Rango de aplicación |
Entorno comercial, industrial |
|
Rango de temperatura de funcionamiento |
-40 --- + 125 ℃ |
|
La temperatura mínima de recuperación |
+ 85 ℃ |
|
Temperatura máxima de almacenamiento |
+ 50 ℃ |
|
Relación de contracción |
2: 1, 3: 1 |
|
Color |
Blanco, amarillo, el otro color está disponible si se ha pedido |
|
Modo de impresión |
Formatos sola impresión a dos caras e impresión a doble cara disponibles |
|
De modo suministradas |
De cualquier tipo o formato de escalera continua tipo está disponible |
|
Impresoras recomendados |
Impresora de transferencia térmica |
|
Cintas recomendados |
Cinta de resina wo-80500bk, negro, 100 mm (ancho) * 300 (longitud) |
|

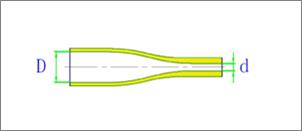

Dimensiones del producto |
|
|
|
|
|
|
Relación de contracción-2X |
|
|
|
|
|
|
Número de pieza |
Al adquirirse (mm) |
Después de la recuperación (mm) |
|||
|
ID(D) |
Acoplar ancho (w) |
Espesor de pared doble |
ID(D) |
Espesor de la pared sola |
|
|
RSFR-M-2X-1.6-50-2.5K-Y0P0O |
2.00±0.20 |
3.7±0.3 |
0.48±0.10 |
≤0.79 |
0.45±0.06 |
|
RSFR-M-2X-2.4-50-2.5K-Y0P0O |
2.79±0.20 |
5.0±0.3 |
0.48±0.10 |
≤1.18 |
0.49±0.06 |
|
RSFR-M-2X-3.2-50-2.0K-Y0P0O |
3.64±0.23 |
6.3±0.4 |
0.48±0.10 |
≤1.59 |
0.51±0.06 |
|
RSFR-M-2X-4.8-50-2.0K-Y0P0O |
5.26±0.25 |
8.9±0.4 |
0.49±0.10 |
≤2.36 |
0.54±0.06 |
|
RSFR-M-2X-6.4-50-1.5K-Y0P0O |
6.92±0.28 |
11.5±0.4 |
0.50±0.10 |
≤3.18 |
0.56±0.06 |
|
RSFR-M-2X-9.5-50-1.0K-Y0P0O |
10.2±0.32 |
16.7±0.5 |
0.51±0.11 |
≤4.75 |
0.59±0.06 |
|
RSFR-M-2X-12.7-50-1.0K-Y0P0O |
13.5±0.36 |
21.8±0.6 |
0.52±0.11 |
≤6.35 |
0.60±0.07 |
|
RSFR-M-2X-19-50-0.5K-Y0P0O |
20.1±0.40 |
32.2±0.6 |
0.53±0.11 |
≤9.53 |
0.62±0.07 |
|
RSFR-M-2X-25-50-0.5K-Y0P0O |
26.7±0.45 |
42.5±0.7 |
0.55±0.12 |
≤12.7 |
0.63±0.07 |
|
RSFR-M-2X-38-50-0.5K-Y0P0O |
39.8±0.51 |
63.2±0.8 |
0.57±0.12 |
≤19.1 |
0.64±0.07 |
|
RSFR-M-2X-51-50-0.25K-Y0P0O |
53.0±0.56 |
83.9±0.9 |
0.58±0.13 |
≤25.4 |
0.64±0.08 |
|
RSFR-M-2X-76-50-0.25K-Y0P0O |
79.4±0.56 |
125.3±1.0 |
0.59±0.13 |
≤38.1 |
0.64±0.09 |
|
Relación de contracción-3X |
|
|
|
|
|
|
Número de pieza |
Al adquirirse (mm) |
Después de la recuperación (mm) |
|||
|
ID(D) |
Acoplar ancho (w) |
Espesor de pared doble |
ID(D) |
Espesor de la pared sola |
|
|
RSFR-M-3X-1.6-50-2.5K-Y0P0O |
2.00±0.20 |
3.7±0.3 |
0.47±0.10 |
≤0.53 |
0.52±0.06 |
|
RSFR-M-3X-2.4-50-2.5K-Y0P0O |
2.79±0.20 |
5.0±0.3 |
0.47±0.10 |
≤0.79 |
0.57±0.06 |
|
RSFR-M-3X-3.2-50-2.0K-Y0P0O |
3.64±0.23 |
6.3±0.4 |
0.48±0.10 |
≤1.06 |
0.61±0.06 |
|
RSFR-M-3X-4.8-50-2.0K-Y0P0O |
5.26±0.25 |
8.9±0.4 |
0.49±0.10 |
≤1.59 |
0.67±0.06 |
|
RSFR-M-3X-6.4-50-1.5K-Y0P0O |
6.92±0.28 |
11.5±0.4 |
0.50±0.10 |
≤2.36 |
0.71±0.06 |
|
RSFR-M-3X-9.5-50-1.0K-Y0P0O |
10.2±0.32 |
16.7±0.5 |
0.52±0.11 |
≤3.18 |
0.77±0.06 |
|
RSFR-M-3X-12.7-50-1.0K-Y0P0O |
13.5±0.36 |
21.8±0.6 |
0.53±0.11 |
≤4.75 |
0.80±0.07 |
|
RSFR-M-3X-19-50-0.5K-Y0P0O |
20.1±0.40 |
32.2±0.6 |
0.55±0.11 |
≤6.35 |
0.84±0.07 |
|
RSFR-M-3X-25-50-0.5K-Y0P0O |
26.7±0.45 |
42.5±0.7 |
0.56±0.12 |
≤8.47 |
0.86±0.07 |
|
RSFR-M-3X-38-50-0. 5K-Y0P0O |
39.8±0.51 |
63.2±0.8 |
0.57±0.12 |
≤12.9 |
0.89±0.07 |
|
RSFR-M-3X-51-50-0.25K-Y0P0O |
53.0±0.56 |
83.9±0.9 |
0.57±0.13 |
≤17.2 |
0.90±0.08 |
|
RSFR-M-3X-76-50-0.25K-Y0P0O |
79.4±0.56 |
125.3±1.0 |
0.57±0.13 |
≤25.8 |
0.92±0.09 |
|

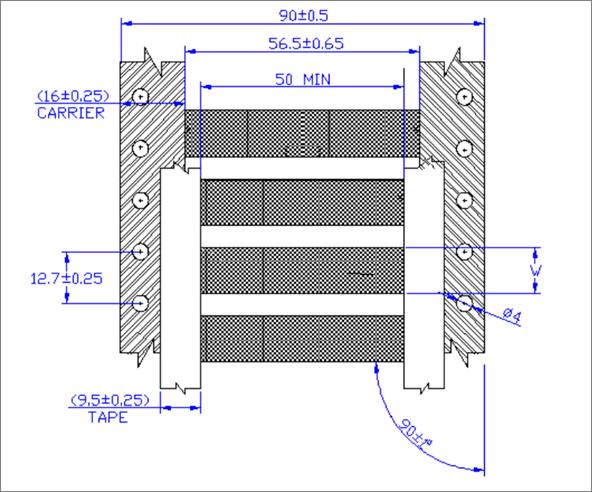

Información sobre el paquete |
|
|
|
Tamaño del pedido (RSFR-M-2X / 3X) |
Escalera Tipo de formato |
Tipo continua |
|
Pequeña caja de embalaje (PCS / caja) |
A-carrete de papel de embalaje (m / carrete) |
|
|
Φ1.6 |
2500 |
50 |
|
Φ2.4 |
2500 |
50 |
|
Φ3.2 |
2000 |
100 |
|
Φ4.8 |
2000 |
100 |
|
Φ6.4 |
2000 |
100 |
|
Φ9.5 |
1000 |
100 |
|
Φ12.7 |
1000 |
100 |
|
Φ19 |
500 |
100 |
|
Φ25 |
500 |
100 |
|
Φ38 |
500 |
50 |
|
Φ51 |
250 |
50 |
|
Φ76 |
250 |
50 |

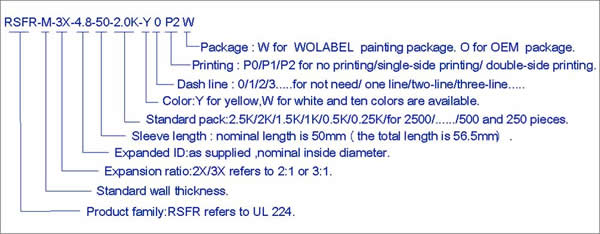

Sistema de numeración de la Parte
|
Codigo de color |
BL |
Br |
R |
Or |
Y |
G |
Blu |
V |
Gr |
W |
|
Color |
Negro |
marrón |
rojo |
naranja |
Amarillo |
Verde |
Azul |
Violeta |
Gris |
Blanco |
Nota: amarillo y blanco son estándar, el otro color esta disponible si se ha pedido.
