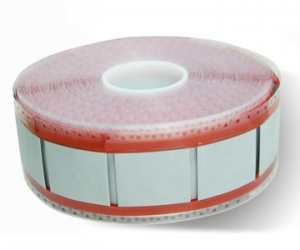

La funda se fabrica a partir de compuesto de poliolefina irradiada, térmicamente estabilizado y ignífuga modificado

Rango de aplicación

Industria militar; Aeroespacial y de defensa; marino;

Rango de temperatura de funcionamiento

-55 --- + 135 ℃

La temperatura mínima de recuperación

+ 120 ℃

Temperatura máxima de almacenamiento

+ 50 ℃

relación de contracción

2: 1, 3: 1

Color

Blanco, amarillo, el otro color está disponible si se ha pedido

modo de impresión

Formatos sola impresión a doble cara e impresión a doble cara disponibles

de modo suministradas

De cualquier tipo de formato de tipo continuo o de escalera está disponible

Impresoras recomendados

De cualquier impresora impresora de transferencia térmica o láser está bien.

Cintas recomendados

Cinta de resina WO-80500BK, Negro, 100 mm (ancho) * 300 (longitud)

Dimensiones del producto

Relación de contracción-2X

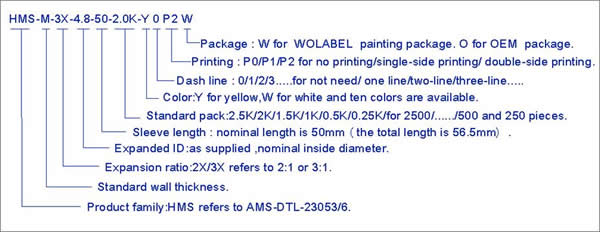

Número de pieza

Al adquirirse (mm)

Después de la recuperación (mm)

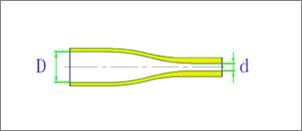

ID(D)

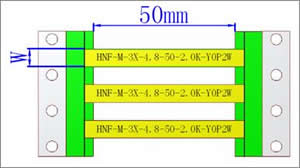

Acoplar ancho (w)

Espesor de pared doble

ID(D)

Espesor de la pared sola

HMS-M-2X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

HMS-M-2X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.49±0.06

HMS-M-2X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

HMS-M-2X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

HMS-M-2X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

HMS-M-2X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.51±0.11

≤4.75

0.59±0.06

HMS-M-2X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.52±0.11

≤6.35

0.60±0.07

HMS-M-2X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.53±0.11

≤9.53

0.62±0.07

HMS-M-2X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.55±0.12

≤12.7

0.63±0.07

HMS-M-2X-38-50-0.5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

HMS-M-2X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.58±0.13

≤25.4

0.64±0.08

HMS-M-2X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.59±0.13

≤38.1

0.64±0.09

Relación de contracción-3X

Número de pieza

Al adquirirse (mm)

Después de la recuperación (mm)

ID(D)

Acoplar ancho (w)

Espesor de pared doble

ID(D)

Espesor de la pared sola

HMS-M-3X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

HMS-M-3X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

HMS-M-3X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

HMS-M-3X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

HMS-M-3X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤2.36

0.71±0.06

HMS-M-3X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

HMS-M-3X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.53±0.11

≤4.75

0.80±0.07

HMS-M-3X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

HMS-M-3X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

HMS-M-3X-38-50-0. 5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

HMS-M-3X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.57±0.13

≤17.2

0.90±0.08

HMS-M-3X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09

Información sobre el paquete

Tamaño del pedido (RSFR-M-2X / 3X)

Escalera Tipo de formato

Tipo continua

A & B-Pequeño embalaje de la caja (PCS / caja)

A-carrete de papel de embalaje (m / carrete)

B-carrete plástico de embalaje (m / carrete)

Φ1.6

2500

50

25

Φ2.4

2500

50

25

Φ3.2

2000

100

25

Φ4.8

2000

100

25

Φ6.4

2000

100

25

Φ9.5

1000

100

25

Φ12.7

1000

100

25

Φ19

500

100

25

Φ25

500

100

25

Φ38

500

50

25

Φ51

250

50

25

Φ76

250

50

—

BL

Br

R

Or

Y

G

Blu

V

Gr

W

Color

Negro

marrón

rojo

naranja

Amarillo

Verde

Azul

Violeta

Gris

Blanco
