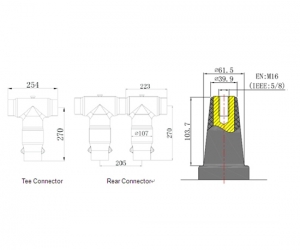

35kV 630A Deadbreak camiseta conector puntuación
Descripción:
producto de la patente (ZL201020709860)
Hecho de caucho EPDM, que proporciona una conexión separable totalmente examinados y sumergible
Se acopla con los dos casquillos de tipo E y los enchufes según la norma EN 50180 y EN 50181 e IEEE 386 600A buje 35 kV nominal (interfaz diferente casquillo determina diferentes kit de paquete)
No hay requisitos de espacio mínimo de fase
Diseño compacto
100% probado fábrica
Probado de acuerdo con la norma IEC 60.502,4-2.005
Sección del cable: 50-300mm2
|
Datos técnicos |
|
|
Clase de tensión |
35kV |
|
Calificación actual |
630A |
|
aparato de buje |
EN 50181 Tipo E IEEE 386 600A deadbreak nominal 35kV |
|
Tensión de CA soportada |
117kV durante 5 minutos |
|
Descargas parciales en 45 kV |
≤10pC |
|
Resistencia al impulso de tensión (10 veces para cada polaridad) |
200 kV |
|
pantalla de resistencia |
≤5000 |
|
Sección del cable |
50-400mm2 |
|
Tabla de Selección (35 kV) |
|||
|
Nº de pieza |
Aislamiento Diámetro del cable / mm |
Sección de cable / mm2 |
|
|
conector en T |
Conector trasero |
||
|
WEB35-630/Ø24 |
WEBK35-630/Ø24 |
Ø30-33.5 |
50-70 |
|
WEB35-630/Ø27 |
WEBK35-630/Ø27 |
Ø33.5-36.5 |
95-120 |
|
WEB35-630/Ø29.5 |
WEBK35-630/Ø29.5 |
Ø36.5-40 |
150-185 |
|
WEB35-630/Ø32 |
WEBK35-630/Ø32 |
Ø40-42 |
240 |
|
WEB35-630/Ø35 |
WEBK35-630/Ø35 |
Ø42-45 |
300 |
|
WEB35-630/Ø37 |
WEBK35-630/Ø37 |
Ø45-48 |
400 |
