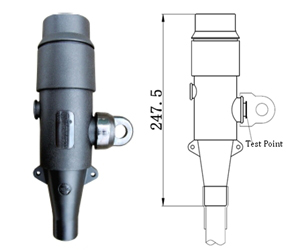

250A conector recto Deadbreak

Descripción:
Hecho de caucho EPDM, que proporciona una conexión separable totalmente examinados y sumergible
Apareamiento con bujes de tipo A según EN 50180 y EN 50181
Incorporado en el punto de prueba capacitiva permite una fácil comprobación del estado del circuito o instalación de un indicador de fallo
100% probado fábrica
Clase de tensión: 15 kV, 24 kV
Sección del cable: 35-120 mm2
Probado de acuerdo con la norma IEC 60502.4
Diseño compacto

Datos técnicos
Clase de tensión	15kV	24kV
Corriente continua	250A	250A
aparato de buje	EN 50181 tipo A	EN 50181 tipo A
Tensión de CA soportada	39 kV durante 1 min	54 kV durante 1 min
Descargo parcial	15kV,≤10pC	20kV,≤10pC
Resistencia al impulso de tensión (10 veces para cada polaridad)	95kV	125kV
Sobrecarga de corriente (8 horas Max)	300A	300A
pantalla de resistencia	≤5000Ω	≤5000Ω
Sección del cable	35-120mm2	35-120mm2

Tabla de Selección
Nº de pieza		Diámetro sobre aislamiento / mm	Sección de cable / mm2
15kV	24kV	Diámetro sobre aislamiento / mm	Sección de cable / mm2
WEZC15-250-1	WEZC24-250-1	Ø17-22	35-50
WEZC15-250-2	WEZC24-250-2	Ø20-25	70-95
WEZC15-250-3	WEZC24-250-3	Ø23-28	120
