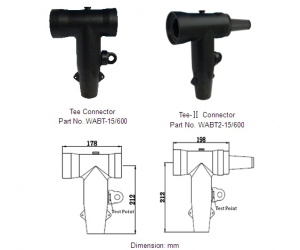

600A Deadbreak conector camiseta
Descripción:
1. hecho de caucho EPDM, que proporciona una conexión separable totalmente examinados y sumergible
2. En cumplimiento con la norma IEEE 386
3. pero no los requisitos de espacio libre mínimo de fase
4. diseño compacto
5. 100% probado fábrica
6. clase Voltaje: 15 kV
|
Datos técnicos |
|
|
Tensión nominal(U0/U) |
8.3/14.4kV |
|
Calificación actual |
600A |
|
Tensión de CA soportada |
34 kV durante 1 min |
|
Descargo parcial |
11kV, ≤3pC |
|
Resistencia al impulso de tensión (10 veces para cada polaridad) |
95kV |
|
pantalla de resistencia |
≤5000Ω |
|
Sección del cable |
25-400mm2 |
|
Tabla de selección |
|
|
|
|
Nº de pieza |
Diámetro sobre aislamiento / mm |
Arrastrar |
|
|
tipo de camiseta |
T-Ⅱ tipo |
||
|
WADT615A01C3 |
WADT2615A01C3 |
Ø16-18 |
25mm2 cobre |
|
WADT615B02C3 |
WADT2615B02C3 |
Ø17-20 |
35mm2 cobre |
|
WADT615B03C3 |
WADT2615B03C3 |
Ø17-20 |
50mm2 cobre |
|
WADT615C04C3 |
WADT2615B04C3 |
Ø20-23 |
70 mm2 de cobre |
|
WADT615C06C3 |
WADT2615B06C3 |
Ø20-23 |
95 mm2 de cobre |
|
WADT615D07C3 |
WADT2615D07C3 |
Ø23-26 |
120 mm2 de cobre |
|
WADT615D08C3 |
WADT2615D08C3 |
Ø23-26 |
150 mm2 de cobre |
|
WADT615E10C3 |
WADT2615E10C3 |
Ø26-30 |
185 mm2 de cobre |
|
WADT615E11C3 |
WADT2615E11C3 |
Ø26-30 |
240 mm2 de cobre |
|
WADT615F12C3 |
WADT2615F12C3 |
Ø30-33 |
300 mm2 de cobre |
|
WADT615G13C3 |
WADT2615G13C3 |
Ø33-36 |
400 mm2 de cobre |
