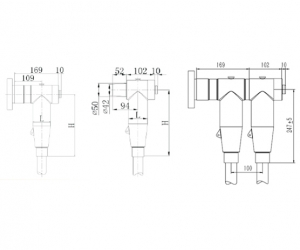

630A Deadbreak camiseta conector (no selectivo)
Descripción:
Hecho de caucho EPDM
Se acopla con bujes de tipo C y los enchufes según la norma EN 50180 y EN 50181
No hay requisitos de espacio mínimo de fase
Diseño compacto y elevación ilimitada
100% probado fábrica
Clase de tensión: 15kV
Probado de acuerdo con la norma IEC 60.502,4-2.005
|
Datos técnicos |
|
|
Clase de tensión |
15kV |
|
Calificación actual |
630A-1250A |
|
aparato de buje |
type C |
|
Tensión de CA soportada |
39kV durante 5 minutos |
|
Descargas parciales en 1.73U0 |
≤10pC |
|
Resistencia al impulso de tensión (10 veces para cada polaridad) |
95kV |
|
Sección del cable |
25-500mm2 |
|
Tabla de Selección |
|||
|
Nº de pieza |
Diámetro sobre aislamiento / mm |
Sección de cable / mm2 |
|
|
conector en T |
Conector trasero |
||
|
WEⅢ15-630/Ø12 |
WEKⅢ15-630/Ø12 |
Ø16-18 |
25 |
|
WEⅢ15-630/Ø13.5 |
WEKⅢ15-630/Ø13.5 |
Ø17-20 |
35-50 |
|
WEⅢ15-630/Ø16.5 |
WEKⅢ15-630/Ø16.5 |
Ø20-23 |
70-95 |
|
WEⅢ15-630/Ø19.5 |
WEKⅢ15-630/Ø19.5 |
Ø23-26 |
120-150 |
|
WEⅢ15-630/Ø22.5 |
WEKⅢ15-630/Ø22.5 |
Ø26-30 |
185-240 |
|
WEⅢ15-630/Ø24.5 |
WEKⅢ15-630/Ø24.5 |
Ø30-33 |
300 |
|
WEⅢ15-630/Ø27.5 |
WEKⅢ15-630/Ø27.5 |
Ø33-36 |
400 |
|
WEⅢ15-630/Ø30 |
WEKⅢ15-630/Ø30 |
Ø36-39 |
500 |
