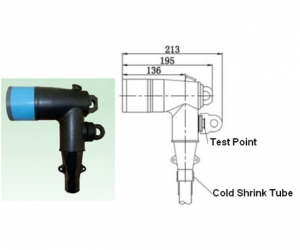

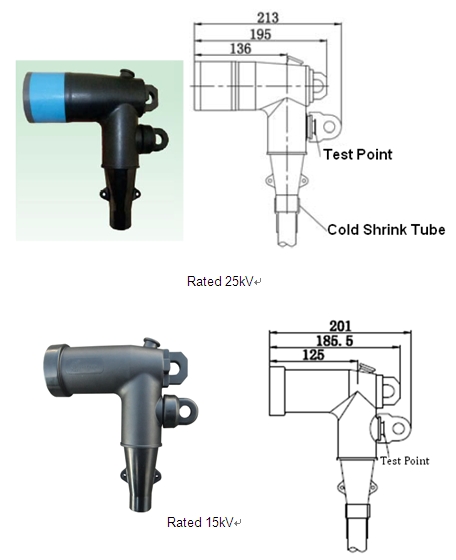

200A conector codo loadbreak
Conector de codo 200A loadbreak
Descripción:
Especificación detallada de descarga
Hecho de caucho EPDM de alta calidad
Totalmente examinados y sumergible
Incorporado en el punto de prueba capacitiva
100% probado fábrica
Clase de tensión: 15 kV, 25 kV
Sección del cable: 25-120 mm2
En cumplimiento con la norma IEEE 386
|
Datos técnicos |
|
|
|
Tensión nominal(U0/U) |
8.3/14.4kV |
15.2 / 26.3kV |
|
Calificación actual |
200A |
200A |
|
Tensión de CA soportada |
34 kV durante 1 min |
40 kV durante 1 min |
|
Descargo parcial |
11kV, ≤3pC |
19kV, ≤3pC |
|
Resistencia al impulso de tensión (10 veces para cada polaridad) |
95kV |
125kV |
|
pantalla de resistencia |
≤5000Ω |
≤5000Ω |
|
Sección del cable |
25-120mm2 |
25-120mm2 |
|
corriente de conmutación |
14.4kV, 200A, 10 veces |
26.3kV, 200A, 10 veces |
|
Tabla de Selección (nominal 15 kV) |
|||
|
Nº de pieza |
Diámetro sobre el aislamiento |
Cuerpo principal |
Arrastrar |
|
WALE215B02C3 |
17-20mm |
2# |
35 mm2 de cobre |
|
WALE215B03C3 |
17-20mm |
2# |
50mm2 cobre |
|
WALE215C04C3 |
20-23mm |
3# |
70mm2 cobre |
|
WALE215C06C3 |
20-23mm |
3# |
95 mm2 de cobre |
|
WALE215D07C3 |
23-25mm |
4# |
120mm2 cobre |
|
|
|
|
|
|
Tabla de Selección (nominal 25 kV) |
|
|
|
|
Nº de pieza |
Diámetro sobre el aislamiento |
Cuerpo principal |
Arrastrar |
|
WALE225A01C3 |
16-21 mm |
1# |
25 mm2 de cobre |
|
WALE225A02C3 |
16-21mm |
1# |
35 mm2 de cobre |
|
WALE225B03C3 |
18-24mm |
2# |
50 mm2 de cobre |
|
WALE225C03C3 |
22-28mm |
3# |
50 mm2Copper |
|
WALE225C04C3 |
22-28mm |
3# |
70 mm2Copper |
|
WALE225C06C3 |
22-28mm |
3# |
95 mm2Copper |
|
WALE225D06C3 |
25-32mm |
4# |
95 mm2 de cobre |
|
WALE225D07C3 |
25-32mm |
4# |
120 mm2 de cobre |
